Alle FRANK Verteilerschächte sind komplett vormontiert und werden dichtheitsgeprüft ausgeliefert. Mit unterschiedlichen Bauformen und Größen decken wir die Anforderungen aller Bauvorhaben ab.

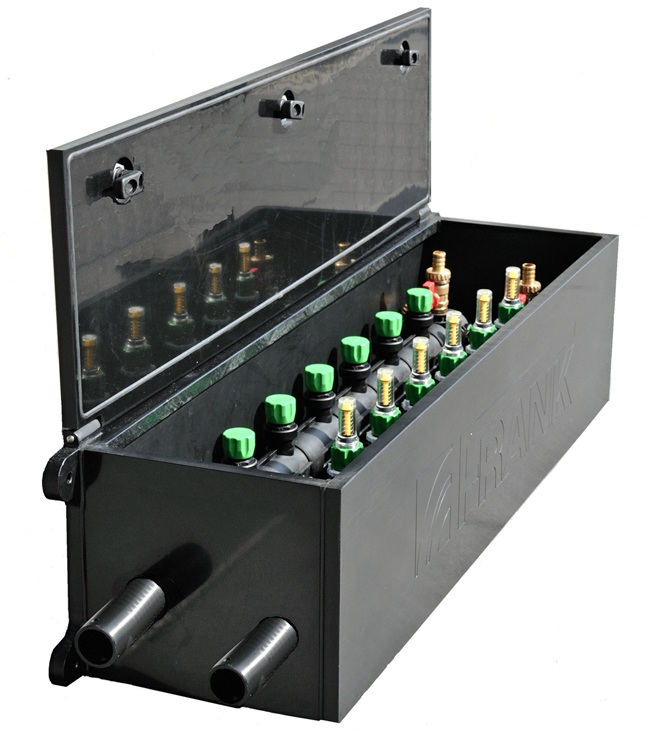

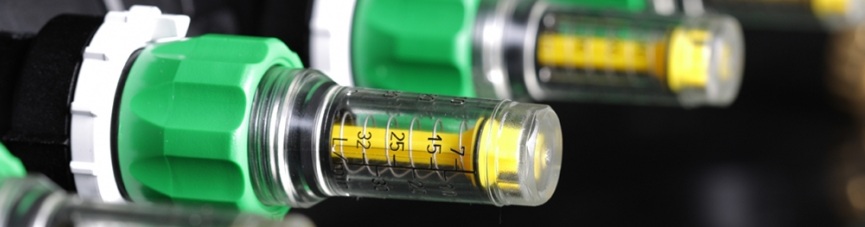

Kompakter Verteilerschacht für den Anschluss von Flächenkollektoren, Energiekörben oder Erdwärmesonden. Ausführung mit bis zu 8 Kreisen. Für Wandmontage vorgesehen. Montagefreundlich durch kleine Abmessungen und geringes Gewicht. Der Verteiler ist komplett mit Absperr- und Regelarmaturen, sowie mit integrierten Durchflussmessern ausgerüstet. Die nach unten gerichteten Kreisanschlüsse sind wasserdicht in den Schachtboden geschweißt. Der Schachtdeckel ist mit einer Dichtung versehen und verriegelbar.

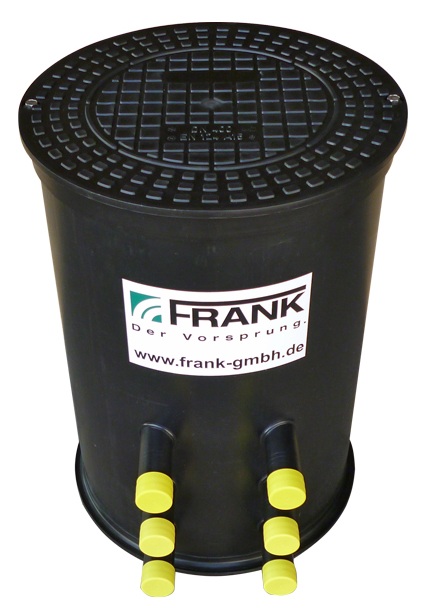

Optimierte, komplett vorgefertigte Lösung für kleine und mittlere Bauvorhaben. Für den direkten Anschluß von Erdwärmesonden oder Energiekörben. Schachtwand, -boden und Abdeckung bestehen aus Kunststoff. Alle Anschlüsse sind wasserdicht durch die Schachtwand geführt. Integrierter Verteiler mit bis zu 12 Kreisen, komplett mit Absperr- und Regelarmaturen. Montagefreundlich durch kleine Abmessungen und geringes Gewicht. Mit verriegelbarer Kunststoff Schachtabdeckung.

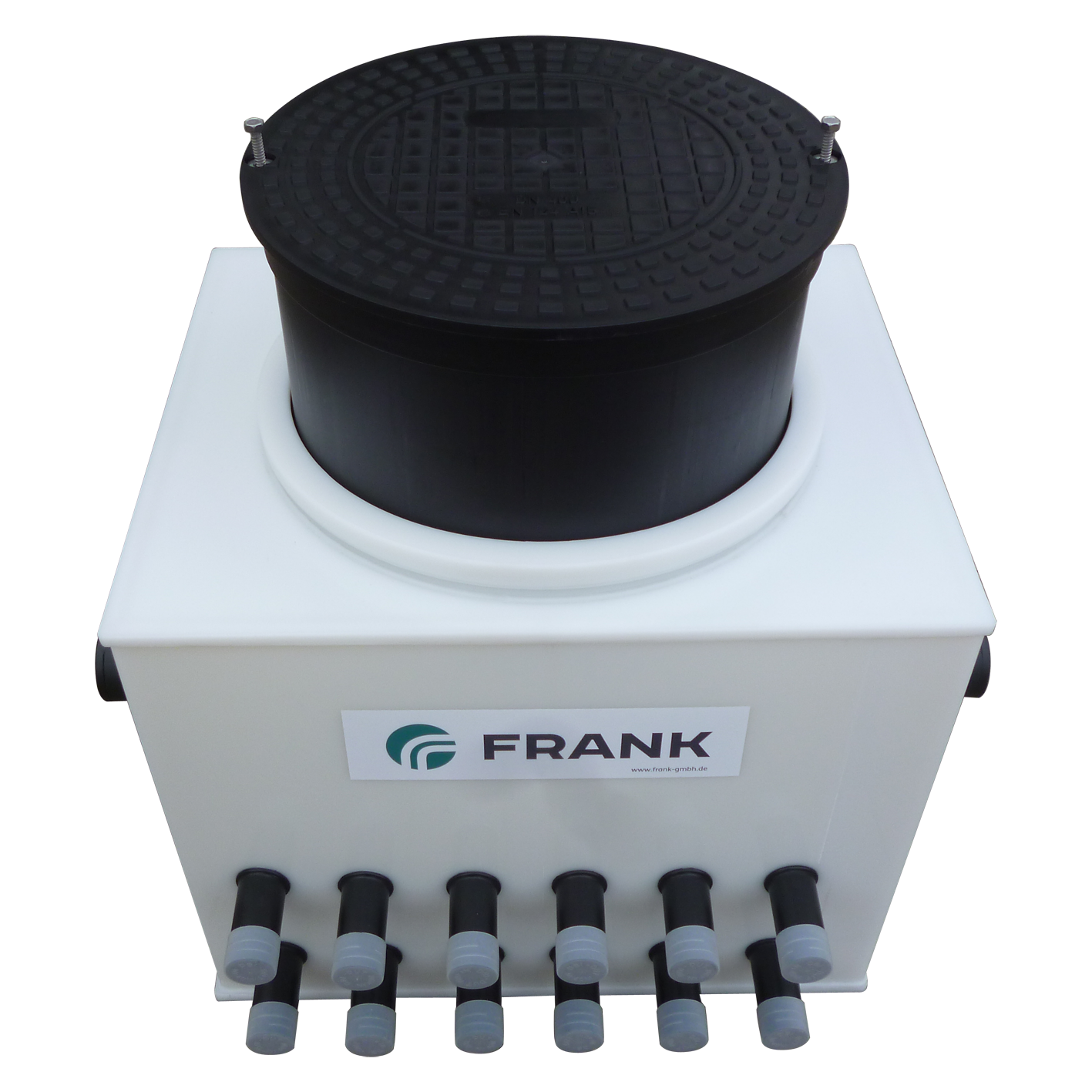

Verteilerschacht mit bis zu 12 Kreisen in kompakter Baugröße mit einem inspektionsfreundlichen, hellen Schachtgehäuse und horizontal angeordnetem Verteilerstamm. Die Schachtabdeckung kann mittels des Teleskopeinsatzes vor Ort auf die erforderliche Höhe justiert werden.
Auch mit Absperrkugelhahn in der Wärmepumpenanschlussleitung lieferbar.

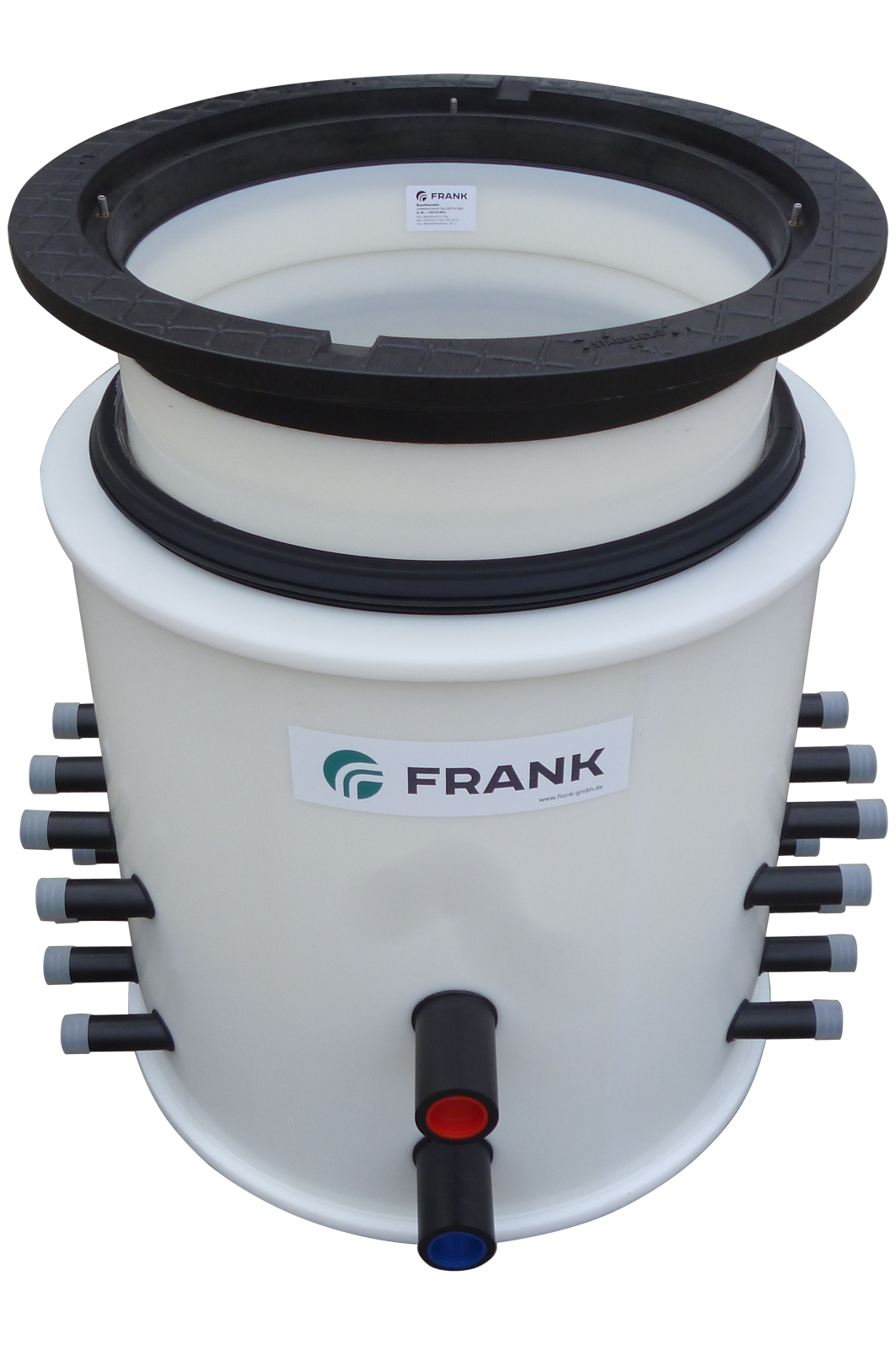

Verteilerschacht in kompakter Baugröße mit einem inspektionsfreund-lichen, hellen Schachtgehäuse im Durchmesser von 750 mm.
Horizontal angeordneter Verteilerstamm mit bis zu 10 Kreisen.
Der Schacht ist mit einem Teleskopeinsatz ausgerüstet. Dieser ermöglicht eine einfache Höhenjustierung der Schachtabdeckung auf die Erfordernisse direkt vor Ort.
Optional mit Absperrkugelhahn in der Wärmepumpenanschlussleitung lieferbar.

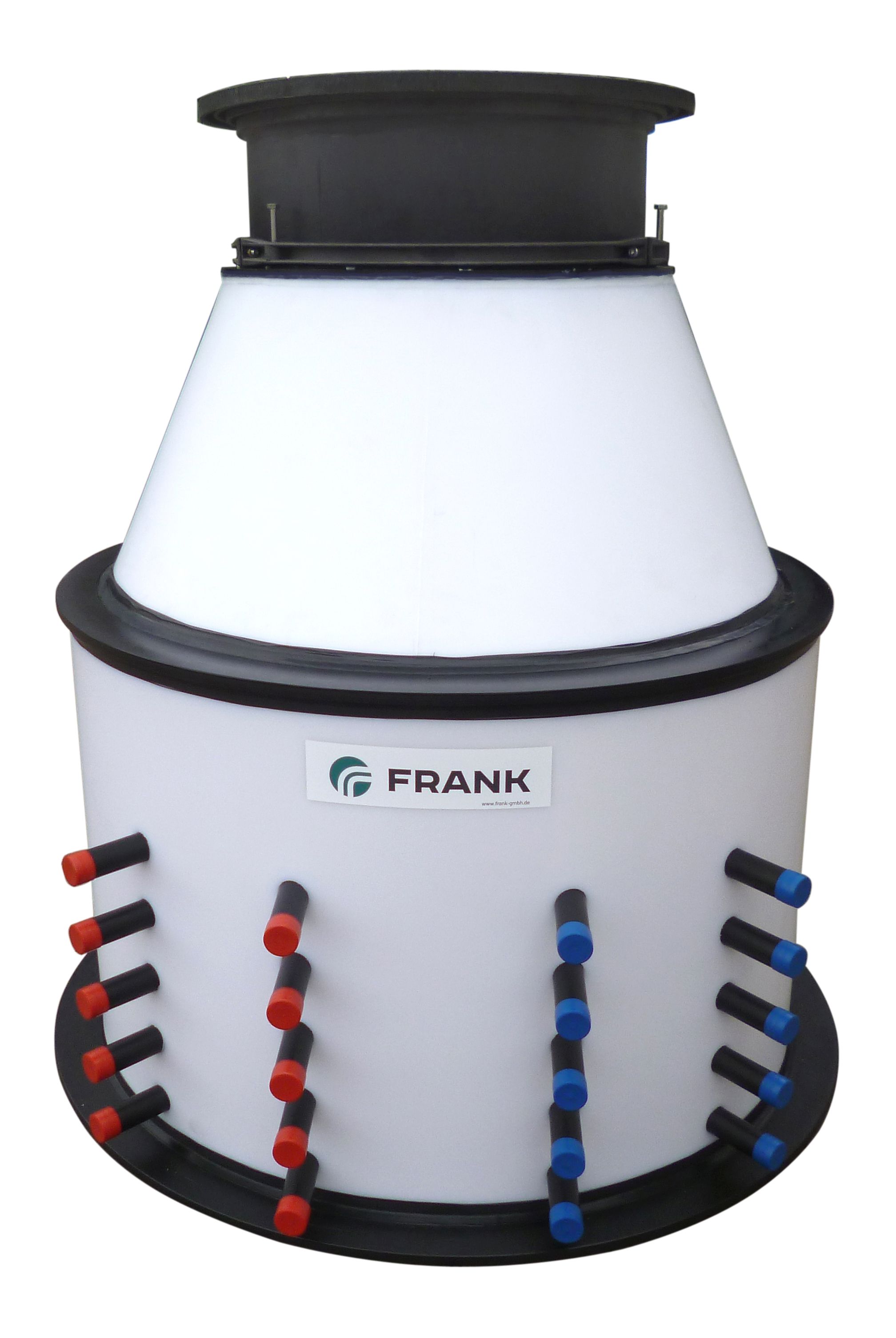

Werksseitig vormontierter Verteilerschacht aus PE mit inspektionsfreundlicher, heller Innenfläche und integriertem Verteiler. Schachtabdeckung mit Teleskopeinsatz für einfachen Höhenausgleich. Schachtabdeckung Klasse A 15, optional als befahrbare Ausführung lieferbar.
Ausführung mit bis zu 24 Solekreisen. Verteiler komplett mit Absperr- und Regelarmaturen in den Solekreisen. Alle Anschlüsse sind wasserdicht durch die Schachtwand geführt.

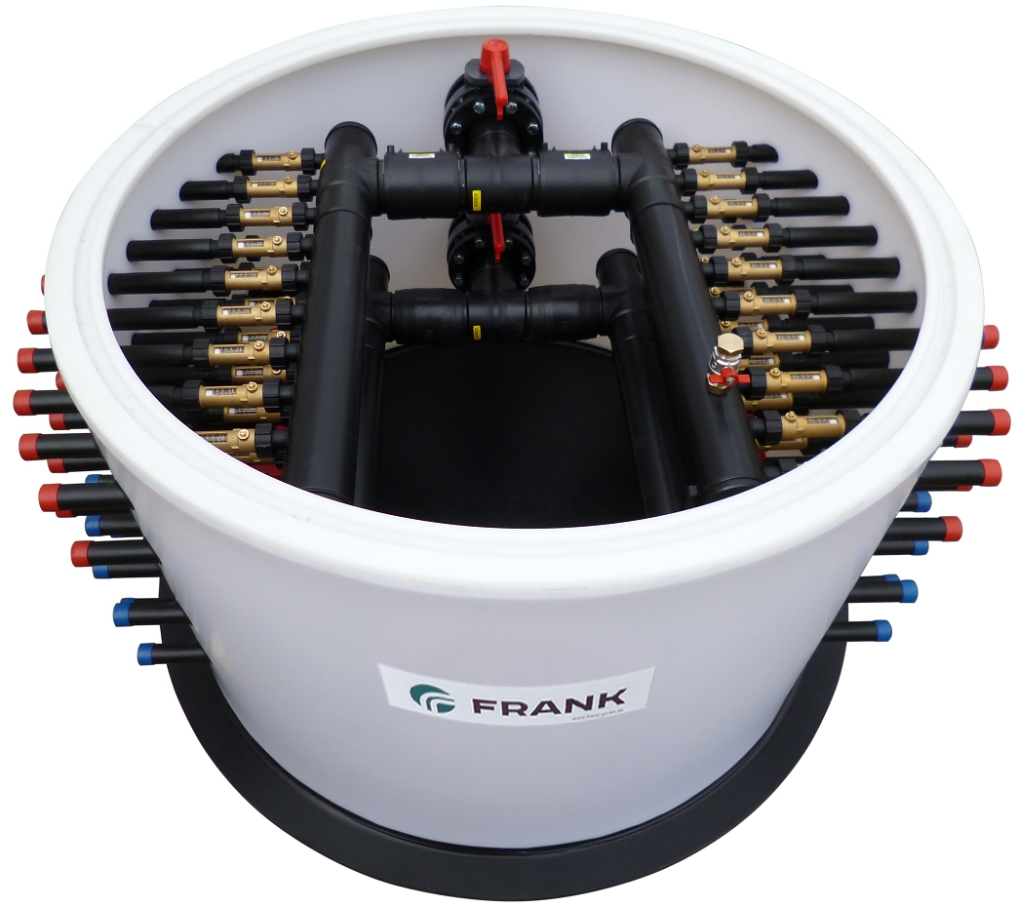

Werksseitig vormontierte Verteilerschächte aus PE mit integriertem Verteiler. Ausführung mit bis zu 40 Solekreisen. Bauformen mit horizontaler oder vertikaler Verteileranordnung. Alle Verteiler komplett mit Absperr- und Regelarmaturen in den Solekreisen. Verriegelbare Kunststoff-Schachtabdeckung. Alle Anschlüsse sind wasserdicht durch die Schachtwand geführt. Die anschlussfertigen Schächte können aufgrund des geringen Gewichtes problemlos transportiert und eingebracht werden.

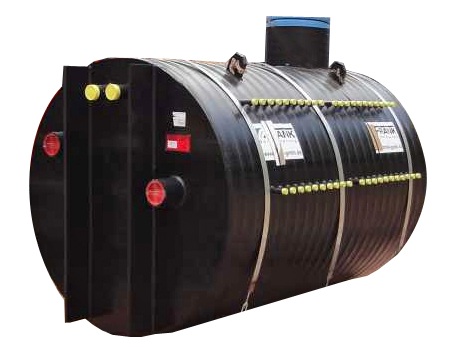

Individuelle Lösungen werden maßgenau je nach Größe und Ausführung für Ihr Projekt gefertigt. Soledicht geschweißte Wickelrohr-Behälter, mit inspektionsfreundlicher heller Innenfläche. Die Verteilerschächte sind mit allen erforderlichen Absperr- und Regelarmaturen ausgerüstet.
Auf Wunsch erfolgt die statische Bemessung für PKW- oder LKW-Befahrbarkeit oder gegen drückendes Grundwasser.
